Válvula de retención de patrón Y

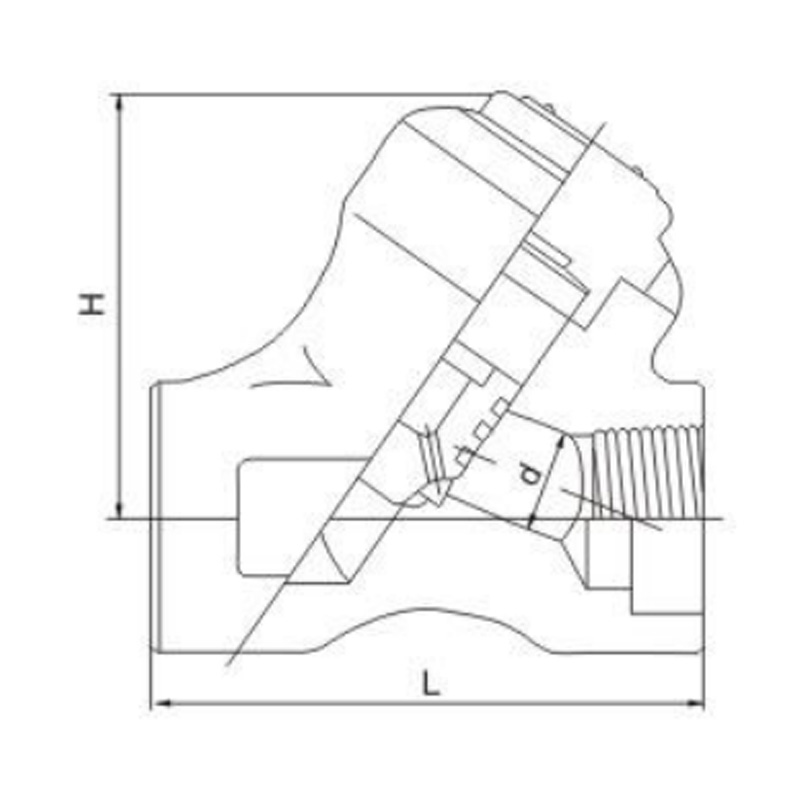

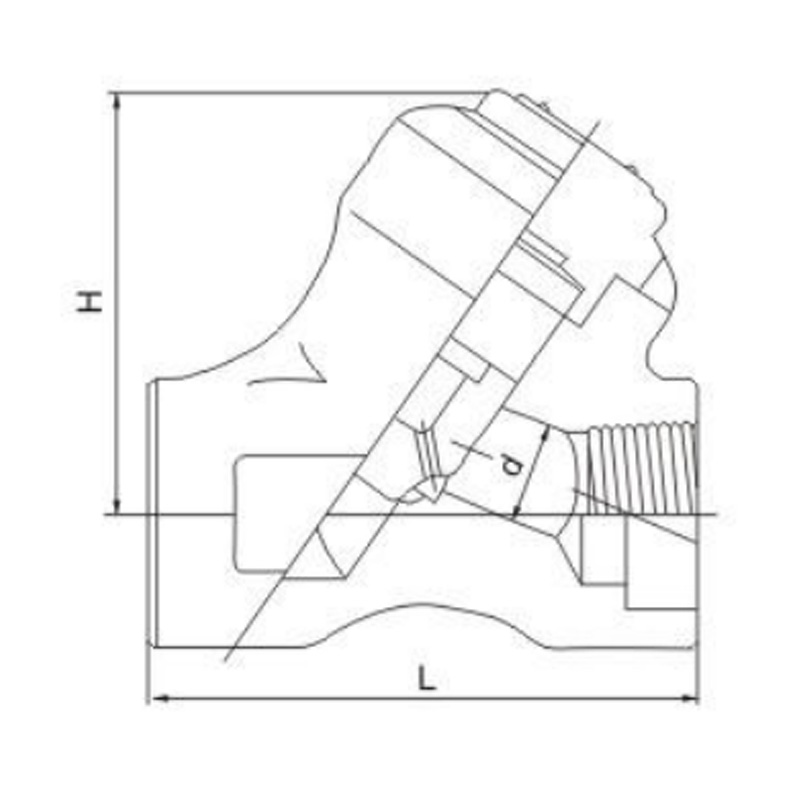

Las válvulas de retención de patrón Y‑ son válvulas automáticas que evitan el reflujo. La cara del asiento generalmente se coloca en un ángulo de 45‑ grados con respecto a la línea central de flujo, lo que brinda una trayectoria de flujo mucho más recta y una resistencia menor que la que se obtiene con una válvula de retención de patrón recto‑ convencional.
Aplicaciones específicas
Las válvulas de retención de patrón Y‑ son adecuadas para plantas petroleras, químicas, energéticas, metalúrgicas y farmacéuticas, donde manejan agua, vapor, petróleo, gas natural y diversos ácidos.
Características clave
Diseño de patrón Y ‑ de baja resistencia ‑ cara del asiento colocada en un ángulo de 45– con respecto a la línea central de flujo. Esta válvula de retención de patrón Y‑ proporciona una trayectoria de flujo mucho más recta y una caída de presión menor que las válvulas de retención de patrón recto‑ convencionales.
Amplio rango de presión y temperatura – Clase nominal 150 a 4500, -196°C a 550°C, tamaños DN15 a DN200. Maneja agua, vapor, petróleo, gas natural y diversos ácidos con confiabilidad.

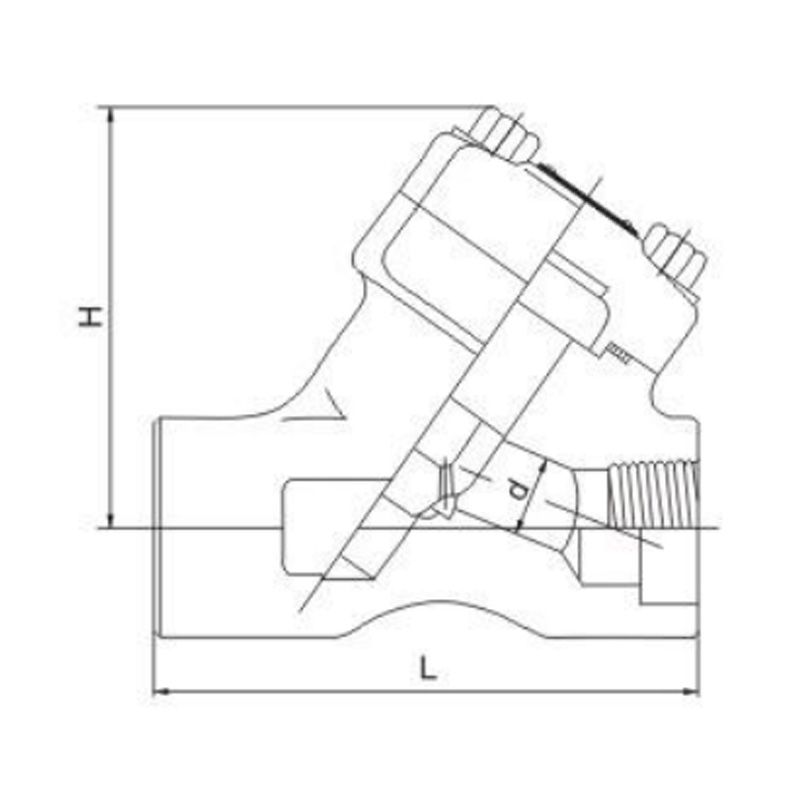

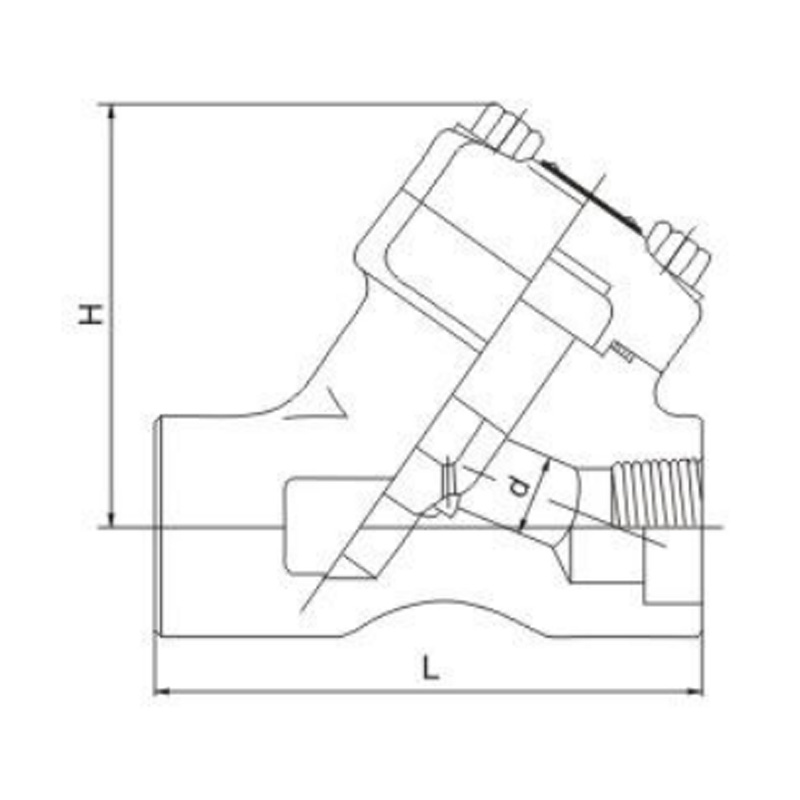

Stellite‑Sellado de cara dura y capó autosellante ‑ Las caras de sellado son Stellite–cara dura para una excelente resistencia al desgaste y a la corrosión. El capó utiliza un diseño de presión ‑auto‑sellado para esta válvula de retención de patrón Y ‑ – más estrecha a medida que aumenta la presión.
Tipos de ascensores y columpios disponibles – Elija el tipo de ascensor (resorte opcional ‑ asistido para servicios de baja ‑presión o vibración) o el tipo de columpio. Nuestras válvulas de retención con patrón en Y se adaptan a su aplicación específica.
Probado y personalizable – Materiales de la carrocería: A105N, F304, F316, F11 o F22. Conexiones finales: bridadas, roscadas o soldadas a DIN, ANSI, JIS o BS. Por pedido se encuentran disponibles resortes, dispositivos amortiguadores o limpieza especial.
Certificación de calidad
Contamos con certificaciones ISO 9001, ISO 14001 e ISO 45001, además de una licencia de producción de equipos especiales (TS). Nuestros productos están fabricados según los estándares API, ANSI, JIS, ISO, BS, JB y GB. Esto cubre verificaciones de materiales, pruebas no‑destructivas, mediciones precisas y resistencia de la válvula/rendimiento de sellado.
Servicios de fabricación personalizados
Usted nos envía un dibujo o muestra y revisamos los requisitos. Luego confirmamos el dibujo y te damos una cotización — más rápido si proporcionas un modelo 3D. Después de la confirmación del pedido, programamos la producción por lotes.
